100a एटीएस चेंजओव्हर स्विच

ICHYTI ची स्थापना 2008 मध्ये झाली आणि 100a ats चेंजओव्हर स्विच निर्माता आहे. आम्ही रिले, सर्किट ब्रेकर, स्विचेस, थर्मोकपल्स, थर्मोस्टॅट्स, तापमान नियंत्रक, स्विचिंग पॉवर सप्लाय, AVS, हीट सिंक, हीटर्स, वितरण बॉक्स आणि जंक्शन बॉक्ससह विविध उत्पादने तयार करतो. मला 100a ats चेंजओव्हर स्विच उद्योगात दहा वर्षांचा अनुभव आहे.

चौकशी पाठवा PDF डाउनलोड करा

उत्पादन वर्णन

चायना फॅक्टरी ICHYTI 100a ats चेंजओव्हर स्विच मेड इन चायना हे आणीबाणीच्या वीज पुरवठा प्रणालीमध्ये वापरले जाणारे उपकरण आहे, जे 1000V AC किंवा 1500V DC पेक्षा जास्त नसलेल्या रेट व्होल्टेजसाठी योग्य आहे. पॉवर रूपांतरण प्रक्रियेदरम्यान लोडच्या वीज पुरवठ्यामध्ये व्यत्यय आणणे हे त्याचे मुख्य कार्य आहे.

100a एटीएस चेंजओव्हर स्विचमध्ये एक किंवा अधिक स्विचिंग उपकरणे आणि इतर आवश्यक विद्युत घटक असतात, ज्याचा वापर पॉवर सर्किट्सचे निरीक्षण करण्यासाठी आणि स्वयंचलितपणे एक किंवा अधिक लोड सर्किट्स एका उर्जा स्त्रोतावरून दुसर्‍यावर स्विच करण्यासाठी केला जातो. इलेक्ट्रिकल उद्योगात, याला "ड्युअल पॉवर ऑटोमॅटिक ट्रान्सफर स्विच" किंवा "ड्युअल पॉवर स्विच" असेही म्हणतात.

ICHYTI 100a ats चेंजओव्हर स्विच पॅरामीटर (स्पेसिफिकेशन)

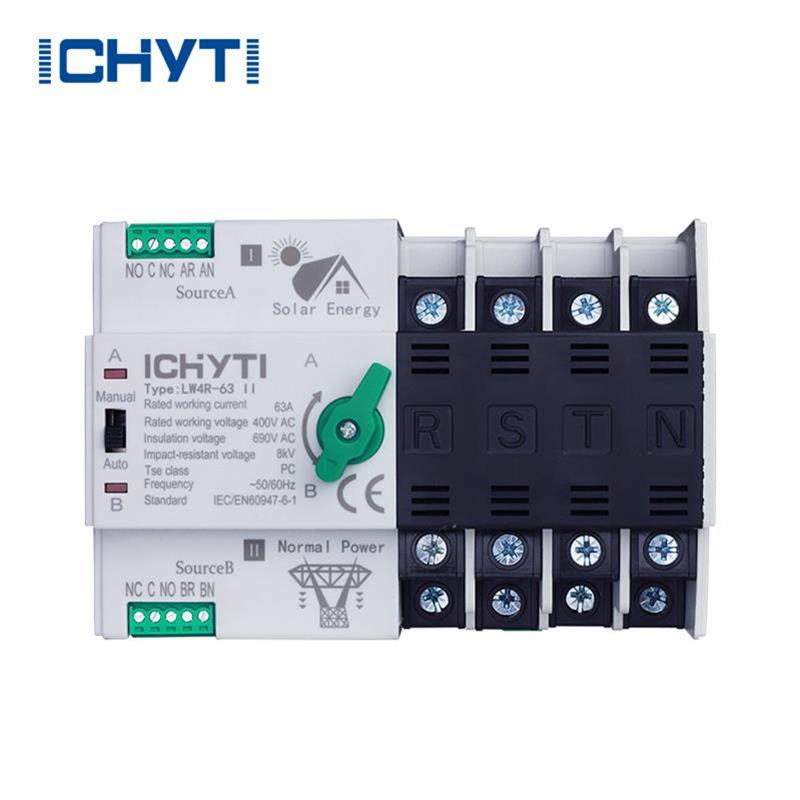

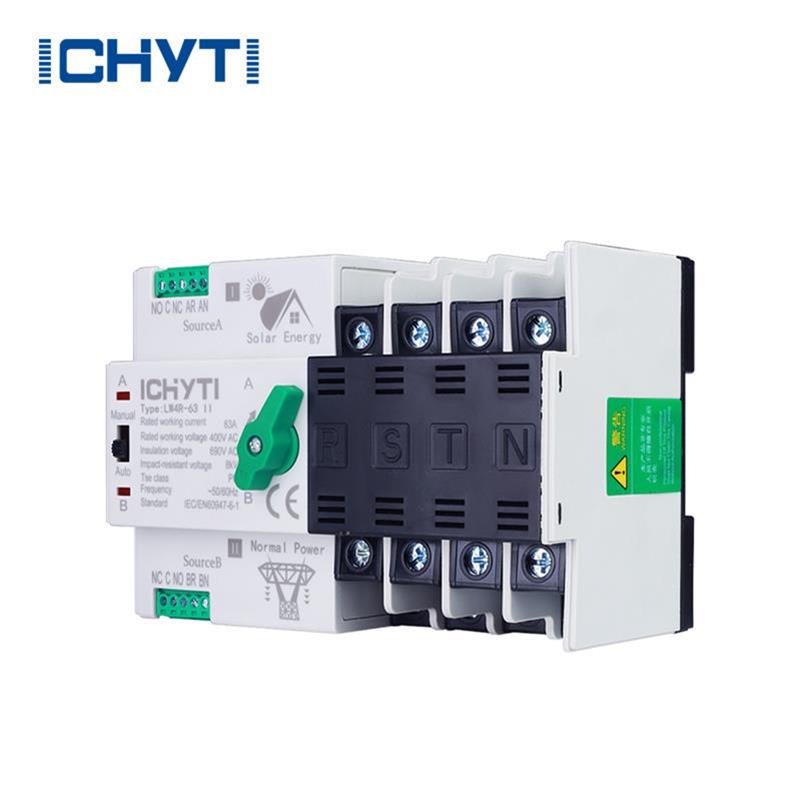

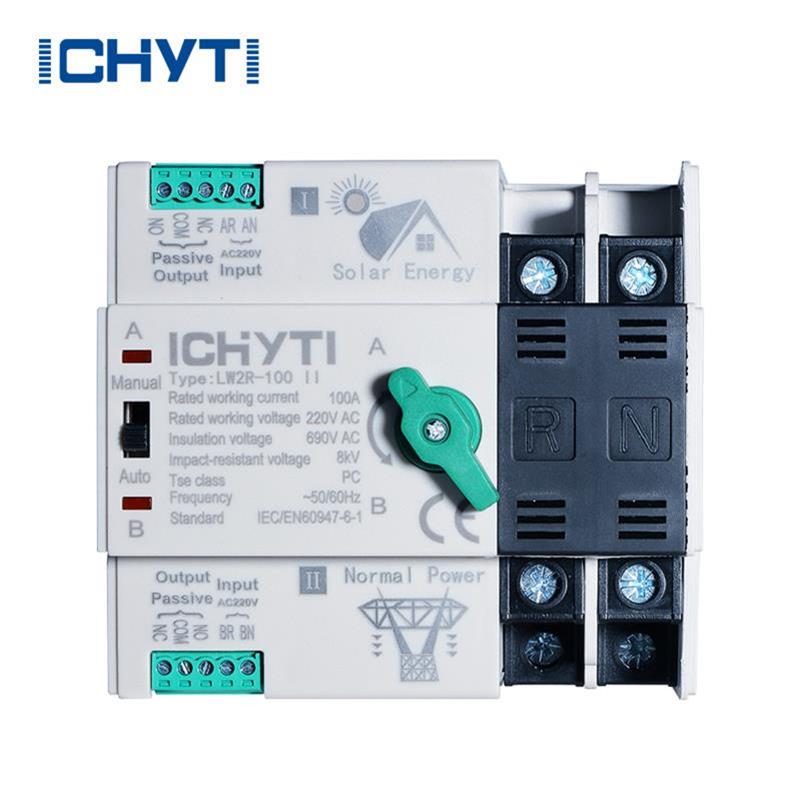

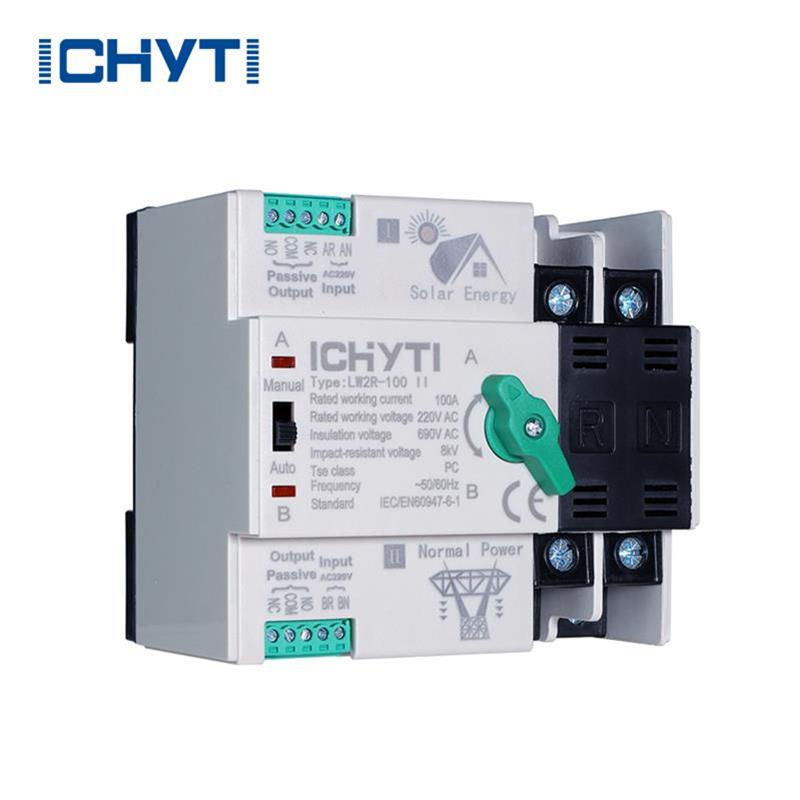

उत्पादन मॉडेल	LW2R	LW3R	LW4R
रेट केलेले वर्तमान म्हणजे: ए	63A, 100A, 125A
इन्सुलेशन व्होल्टेज Ui	AC690V 50/60HZ
रेट केलेले व्होल्टेज Ue	AC220V	AC400V	AC400V
ग्रेड	पीसी वर्ग
ध्रुव	2 पी	3 पी	4P
वजन	0.65 किलो	0.75 किलो	0.85 किलो
विद्युत जीवन	2000 वेळा
यांत्रिक जीवन	5000 वेळा
रेट केलेले आवेग व्होल्टेज सहन करते	8KV
आम्हाला सर्किट नियंत्रित करा	AC220V 50/60HZ
मानक	IEC60947-6-1
ऑपरेशन	मॅन्युअल / स्वयंचलित
प्रकार	ब्रेक-फोर-मेक प्रकार एटीएस

ICHYTI 100a ats चेंजओव्हर स्विच वैशिष्ट्य

◉ ड्युअल पॉवर ऑटोमॅटिक ट्रान्स्फर स्विच (ATS) चा रेट केलेला करंट 63A आहे, हे दर्शविते की स्विच जास्तीत जास्त 63 अँपिअरच्या भाराचा सामना करू शकतो.
◉ रूपांतरण यंत्रणेमध्ये तीन स्थिर पोझिशन्स आहेत, ज्याचा उद्देश दोन असिंक्रोनस उर्जा स्त्रोतांचे संपूर्ण पृथक्करण सुनिश्चित करणे आहे. याचा अर्थ असा की स्विचिंग प्रक्रियेदरम्यान, पॉवर स्त्रोतांमधील अलगाव आणि सुरक्षितता सुनिश्चित करण्यासाठी स्विच वेगवेगळ्या पोझिशन्समध्ये स्विच केला जाऊ शकतो.
◉ पॅडलॉक वापरून हँडलला O स्थितीत लॉक केल्याने मॅन्युअल किंवा स्वयंचलित ऑपरेशन टाळता येते. हे एक सुरक्षा उपाय आहे जे बंद स्थितीत हँडल लॉक करून अपघाती ऑपरेशन किंवा स्वयंचलित स्विचिंग प्रतिबंधित करते.
◉ कंट्रोल युनिट स्विचगियरच्या खोलीनुसार समायोजित केले जाऊ शकते आणि कारखान्यात व्होल्टेज मापन यंत्र स्थापित केले आहे. याचा अर्थ असा की नियंत्रण युनिटला विविध स्विचगियर कॅबिनेटच्या आकार आणि आवश्यकतांशी जुळवून घेण्यासाठी वास्तविक अनुप्रयोगाच्या गरजेनुसार समायोजित केले जाऊ शकते. दरम्यान, अचूक व्होल्टेज मापन देण्यासाठी कारखान्यात व्होल्टेज मापन यंत्रे बसवण्यात आली आहेत.
◉ एटीएसची इलेक्ट्रिकल ऑपरेटिंग यंत्रणा फ्यूज संरक्षणाचा अवलंब करते. जेव्हा ऑपरेटिंग यंत्रणेची ऑपरेटिंग वारंवारता मर्यादा ओलांडते तेव्हा फ्यूज त्याचे संरक्षण करू शकते. हे ओव्हरलोड संरक्षण उपाय आहे. जेव्हा ऑपरेटिंग मेकॅनिझमला त्याच्या रेट केलेल्या फ्रिक्वेंसीपेक्षा जास्त कामाचा भार पडतो, तेव्हा फ्यूज ऑपरेटिंग यंत्रणेला नुकसान होण्यापासून वाचवण्यासाठी उडेल.
