डीसी संपर्ककर्ता वि एसी संपर्ककर्ता: मुख्य फरक.

चे मुख्य सर्किट अडीसी संपर्ककर्तासामान्यत: दोन-ध्रुव असते, कारण DC मध्ये फक्त सकारात्मक आणि नकारात्मक ध्रुव असतात. याउलट,एसी कॉन्टॅक्टर्सतीन ध्रुव आहेत कारण ते थ्री-फेज पॉवर स्विच करतात.

कॉन्टॅक्टर ओव्हरव्होल्टेज आणि चाप विझविण्याच्या उपायांबद्दल:

एसी सर्किट्ससाठी, कॉन्टॅक्टर उघडे असताना, सर्किटमध्ये निर्माण होणारा ओव्हरव्होल्टेज तुलनेने कमी असतो. शिवाय, AC आर्क्समध्ये शून्य-क्रॉसिंग विश्रांतीचा क्षण असतो, ज्यामुळे चाप विझतो आणि शून्य क्रॉसिंगनंतर पुन्हा प्रज्वलित होतो. म्हणून, एसी आर्क्स विझवणे तुलनेने सोपे आहे.

DC सर्किट्ससाठी, कॉन्टॅक्टर उघडे असताना, सर्किटमध्ये निर्माण होणारा ओव्हरव्होल्टेज जास्त असतो, ज्यामुळे चाप विझवणे कठीण होते.

अशा प्रकारे, डीसी कॉन्टॅक्टर्सच्या तुलनेत, एसी कॉन्टॅक्टर्समध्ये चाप विझवण्याचे उपाय तुलनेने सोपे असतात.

डीसी कॉन्टॅक्टर्सचा चाप विझवण्याचा दर जास्त आणि गुंतागुंतीचा असतो, तर एसी कॉन्टॅक्टर्सचा दर तुलनेने सोपा असतो.

कॉन्टॅक्टर्स आणि अपस्ट्रीम सर्किट संरक्षण उपकरणांमधील समन्वय:

जेव्हा एका ओळीत शॉर्ट सर्किट होते, तेव्हा अपस्ट्रीम सर्किट संरक्षण उपकरणांचे संरक्षण (फ्यूज, सर्किट ब्रेकर) सक्रिय होण्यास वेळ लागतो. या वेळी, संपर्ककर्त्याने शॉर्ट-सर्किट करंटचा थर्मल शॉक सहन केला पाहिजे. या इंद्रियगोचरला कॉन्टॅक्टरचे संरक्षणात्मक समन्वय संबंध म्हणतात, एससीपीडी म्हणून व्यक्त केले जाते.

राष्ट्रीय मानके SCPD चे दोन प्रकारांमध्ये वर्गीकरण करतात: प्रकार 1 सर्किट ब्रेकर डिस्कनेक्ट झाल्यानंतर संपर्ककर्त्याच्या मुख्य सर्किटला नुकसान पोहोचवते, तर टाइप 2 असे करत नाही.

स्पष्टपणे, संरक्षणात्मक समन्वय संबंध SCPD साठीडीसी आणि एसीसर्किट्स भिन्न आहेत, म्हणून वापरण्यापूर्वी कृपया काळजीपूर्वक डेटा शीटचा सल्ला घ्या.

कॉन्टॅक्टर कॉइल व्होल्टेजबद्दल:

एसी कॉन्टॅक्टरचा कॉइल व्होल्टेज एकतर एसी किंवा डीसी असू शकतो, परंतु डीसी कॉन्टॅक्टरचा कॉइल व्होल्टेज नेहमीच डीसी असतो.

डीसी कॉन्टॅक्टर पॅरामीटर्स

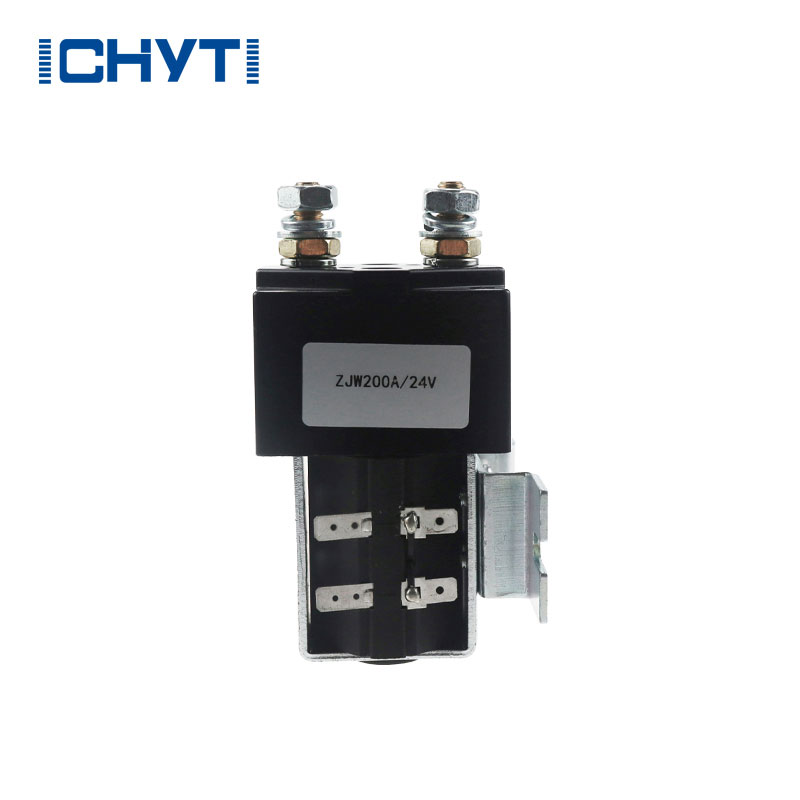

48v डीसी संपर्ककर्ता
