यूपीएस पॉवर सप्लाय सिस्टीममध्ये 1P/2P/3P/4P DC सर्किट ब्रेकर्सच्या वायरिंग पद्धती

यूपीएस पॉवर सप्लाय सिस्टीमच्या कॉन्फिगरेशनमध्ये, डीसी सर्किट ब्रेकर्स बॅटरी सर्किट्ससाठी अलगाव आणि ओव्हरकरंट संरक्षणाची दुहेरी कार्ये करतात. विविध प्रकारचे UPS पॉवर सप्लाय वेगवेगळ्या बॅटरी रेट केलेल्या व्होल्टेज आणि करंट्सशी संबंधित असतात, अशा प्रकारे वेगवेगळ्या पोल काउंटसह डीसी सर्किट ब्रेकर्सचे अनुकूलन आवश्यक असते. हा लेख यूपीएस सिस्टममध्ये लागू केलेल्या 1P/2P/3P/4P DC सर्किट ब्रेकरच्या विविध वायरिंग पद्धतींचा तपशील देईल.

१. सर्किट ब्रेकर्समध्ये रेट केलेले व्होल्टेज आणि रेटेड करंट (1P प्रकारांसाठी) यासह मानक पॅरामीटर्स असतात. जेव्हा हे पॅरामीटर्स बॅटरीचे व्होल्टेज आणि वर्तमान आवश्यकता पूर्ण करण्यात अयशस्वी होतात, तेव्हा सर्किट ब्रेकर पोलची संख्या जोडून आणि मालिका-समांतर कनेक्शन कॉन्फिगरेशनचा अवलंब करून ऑपरेटिंग व्होल्टेज आणि प्रवाह वाढवता येतो. विशेषतः, मालिका कनेक्शन व्होल्टेज वाढवते तर समांतर कनेक्शन विद्युत प्रवाह वाढवते.येथे, आम्ही उदाहरण म्हणून 250V चे रेट केलेले व्होल्टेज घेतो.

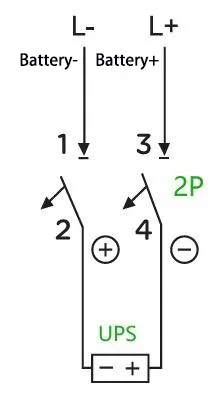

अ:उदाहरणार्थ: 40 kVA ची क्षमता असलेल्या UPS साठी आणि 32 सेलची रेट केलेली बॅटरी स्ट्रिंग (समान चार्ज व्होल्टेज: 14 V × 32 = 448 V; फक्त 13.6 V च्या फ्लोट चार्ज व्होल्टेज असलेल्या बॅटरी देखील आहेत, ज्याचा वापर येथे केवळ चित्रणाच्या उद्देशाने केला जातो), कमाल kVA ÷ 4 व्हीए कॅल्युलेटेड करंट आहे. 90% ÷ 10 V ÷ 32 = 139 A (1.0 चा पॉवर फॅक्टर गृहीत धरून, 90% ची कार्यक्षमता आणि UPS-सेट कट ऑफ व्होल्टेज 10 V प्रति सेल). या प्रकरणात, 2P 500 V 200 A सर्किट ब्रेकर पुरेसे आहे. वायरिंग पद्धत खालीलप्रमाणे आहे:

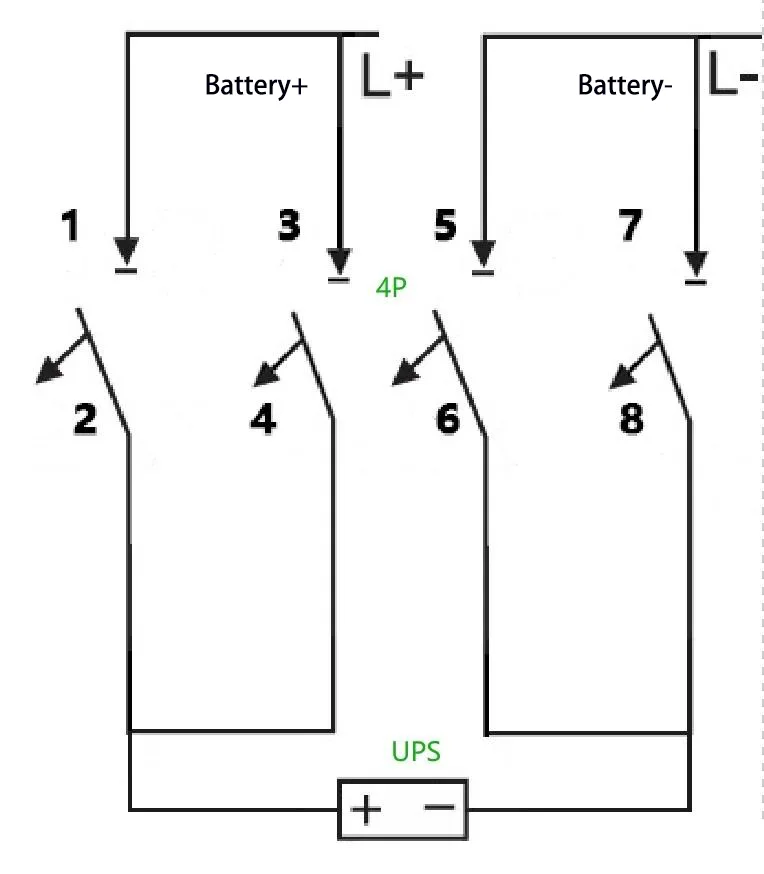

ब:त्याऐवजी 2P 500 V 100 A सर्किट ब्रेकर वापरल्यास काय होईल? ही आवश्यकता 4P सर्किट ब्रेकरने पूर्ण केली जाऊ शकते - विशेषत:, वर्तमान-वाहून जाण्याची क्षमता वाढविण्यासाठी 2P सर्किट ब्रेकरच्या दोन संचांना समांतर करून. वायरिंग पद्धत खालीलप्रमाणे आहे:

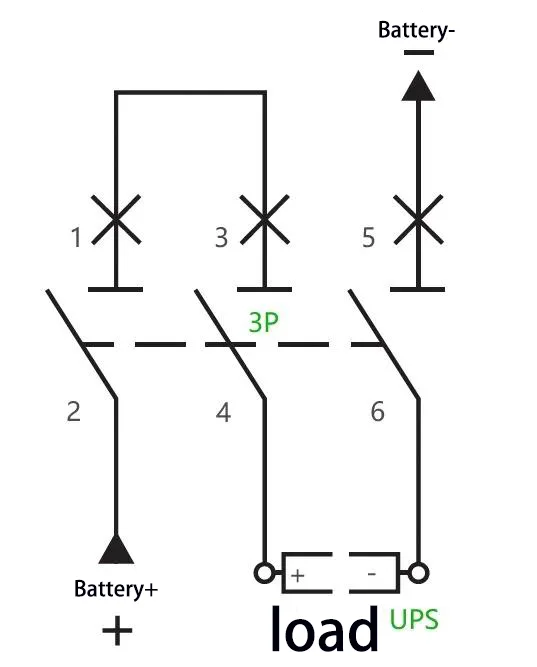

क:उदाहरणार्थ: 40 kVA ची क्षमता असलेल्या UPS आणि 40 सेलची रेट केलेली बॅटरी स्ट्रिंग (समान चार्ज व्होल्टेज: 14 V × 40 = 560 V), कमाल ऑपरेटिंग करंट 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 1 1 V 1 1 सर्कीट 40 = 1 1 व्ही 1 5 10 व्ही. ब्रेकरचा अवलंब केला जाऊ शकतो, त्याचे दोन ध्रुव मालिकेत जोडलेले आहेत. वायरिंग पद्धत खालीलप्रमाणे आहे:

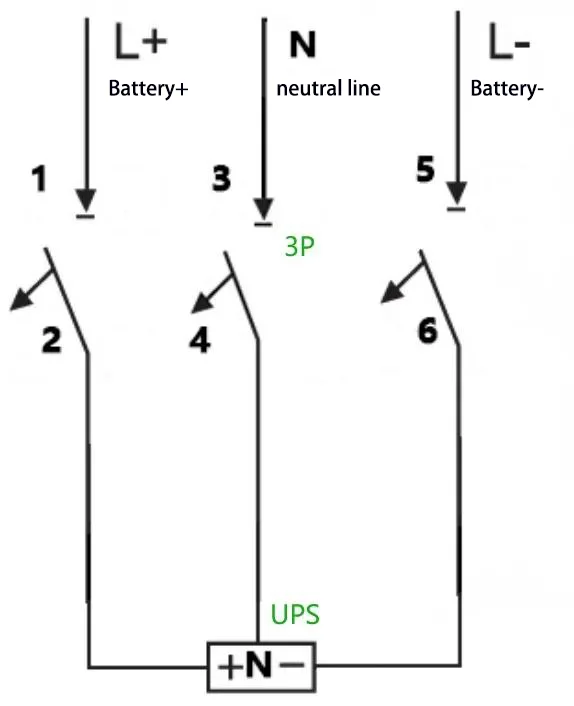

डी:उदाहरणार्थ: 40 केव्हीए क्षमतेच्या UPS साठी, 32 सेलची रेट केलेली बॅटरी स्ट्रिंग आणि तटस्थ वायर कनेक्शन (समान चार्ज व्होल्टेज: 14 V × 32 = 448 V, म्हणजे, ±224 V), कमाल ऑपरेटिंग करंट 40 kVA × 9 ÷ 0÷ 0 ÷ 0 ÷ 0 ÷ 1 म्हणून मोजले जाते. 139 A. A 3P 500 V 200 A सर्किट ब्रेकरचा अवलंब केला जाऊ शकतो आणि वायरिंग पद्धत खालीलप्रमाणे आहे:

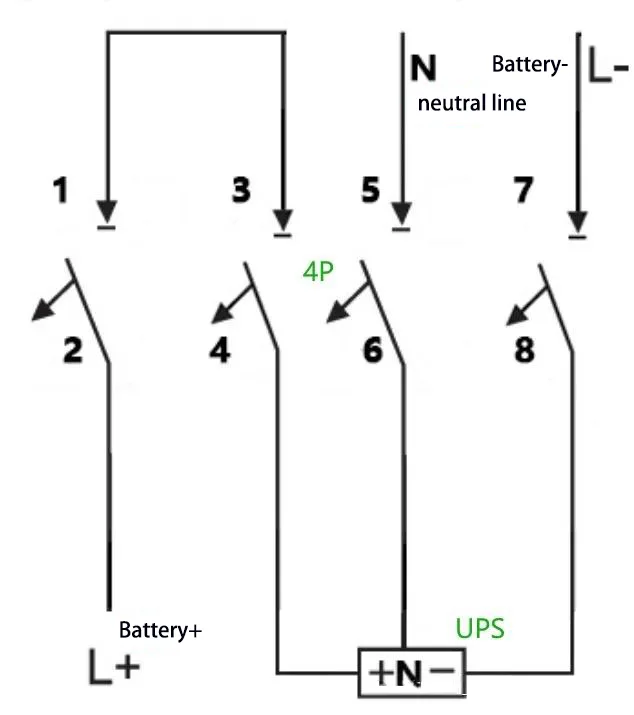

ई:उदाहरणार्थ: 40 केव्हीए क्षमतेच्या UPS साठी, 40 सेलची रेट केलेली बॅटरी स्ट्रिंग आणि तटस्थ वायर कनेक्शन (चार्ज व्होल्टेज समान करणे: 14 V × 40 = 560 V, म्हणजे, ±280 V), कमाल ऑपरेटिंग करंट 40 kVA × 4 ÷ 0 ÷ 0 ÷ 0% 0 ÷ 0 ÷ 1 म्हणून मोजले जाते. 111 A. A 4P 750 V 150 सर्किट ब्रेकरचा अवलंब केला जाऊ शकतो, त्याचे दोन ध्रुव मालिकेत जोडलेले आहेत. वायरिंग पद्धत खालीलप्रमाणे आहे:
