तुम्ही असे गृहीत धरत आहात की एक एसी सर्ज प्रोटेक्टिव्ह डिव्हाइस तुमची संपूर्ण इमारत कव्हर करते?

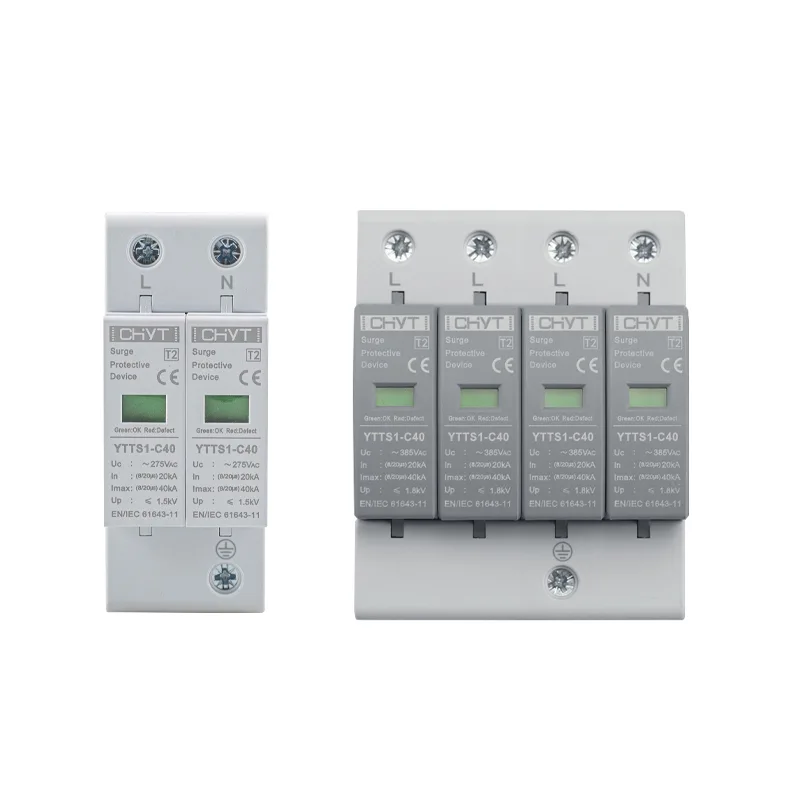

CHYTAC लार्ज संरक्षणात्मक उपकरणबहु-स्तरीय इमारतीसाठी एक संरक्षण बिंदू का पुरेसा असू शकत नाही हे अनुप्रयोग दर्शविते.

लाट विनम्रपणे एका पूर्वनिर्धारित दरवाजातून इमारतीत प्रवेश करत नाही. लाइटनिंग, युटिलिटी स्विचिंग, मोटर स्टार्ट आणि स्टॉप किंवा स्थानिक पॉवर नेटवर्कवरील बिघाडांमुळे इलेक्ट्रिकल इन्स्टॉलेशनमध्ये वेगवेगळ्या बिंदूंवर क्षणिक ओव्हरव्होल्टेज येऊ शकते. एकदा का लाट इमारतीत शिरली की, वायरिंग स्वतःच समस्येचा भाग बनू शकते, जे क्षणिक संवेदनशील उपकरणांकडे घेऊन जाते.

यामुळे इलेक्ट्रिकल सिस्टीम नियोजनासाठी एक व्यावहारिक प्रश्न निर्माण होतो: एक एसी सर्ज संरक्षक उपकरण खरोखरच संपूर्ण इमारतीचे संरक्षण करू शकते?

लहान केबल रन आणि मर्यादित उपकरणे असलेल्या छोट्या स्थापनेत, एक धोरणात्मक स्थितीत असलेले डिव्हाइस उपयुक्त संरक्षण प्रदान करू शकते. तथापि, मोठ्या इमारतीमध्ये, एकाच संरक्षण बिंदूवर अवलंबून राहिल्याने डाउनस्ट्रीम सर्किट्स उघड होऊ शकतात.

एक संरक्षण बिंदू पुरेसा का नाही

अतिरिक्त क्षणिक व्होल्टेज उपकरणांपासून दूर आणि ग्राउंडिंग सिस्टमकडे वळवून सर्ज संरक्षण कार्य करते. संरक्षण यंत्र संरक्षित केलेल्या उपकरणाच्या जितके जवळ असेल तितके त्या उपकरणापर्यंत पोहोचणारे व्होल्टेज नियंत्रित करणे सोपे होईल.

इमारत मोठी होत असताना हे अधिक क्लिष्ट होते.

तीन मजली व्यावसायिक इमारतीचा विचार करा. मुख्य वितरण मंडळ तळमजल्यावर असू शकते, तर संगणक, HVAC नियंत्रक, प्रकाश व्यवस्था, संप्रेषण उपकरणे आणि इतर इलेक्ट्रॉनिक भार अनेक मजल्यांवर वितरीत केले जातात. केवळ मुख्य इनकमिंग पॅनलवर स्थापित केलेले लाट संरक्षणात्मक उपकरण संपूर्ण इलेक्ट्रिकल नेटवर्कमधील प्रत्येक क्षणिक आपोआप काढून टाकू शकत नाही.

केबलची लांबी महत्त्वाची आहे कारण वेगवान क्षणिक दरम्यान कंडक्टरसह व्होल्टेज अजूनही विकसित होऊ शकते. सेवेच्या प्रवेशद्वारावर चांगले कार्य करणाऱ्या डिव्हाइसला त्यामुळे डाउनस्ट्रीममध्ये अतिरिक्त संरक्षण बिंदूंकडून समर्थन आवश्यक असू शकते.

हे एक कारण आहे की लाट संरक्षण एकल घटकाऐवजी प्रणाली म्हणून अधिक चांगले समजले जाते.

जेथे क्षणिक ओव्हरव्होल्टेज प्रवास करू शकते

प्रत्येक लाटेचा उगम किंवा मार्ग समान नसतो. थेट विजेची घटना ही फक्त एक शक्यता आहे. दररोज इलेक्ट्रिकल स्विचिंग देखील क्षणिक परिस्थिती निर्माण करू शकते.

सामान्य स्त्रोतांचा समावेश आहे:

एक क्षणिक मुख्य वितरण प्रणालीपासून शाखा सर्किटमध्ये जाऊ शकतो. संवेदनशील उपकरणे प्राथमिक संरक्षण बिंदूपासून काही अंतरावर असल्यास, अतिरिक्त संरक्षण योग्य असू शकते.

खालील सरलीकृत दृश्य फरक स्पष्ट करण्यात मदत करते:

अचूक व्यवस्था इलेक्ट्रिकल डिझाइन, ग्राउंडिंग सिस्टम, उपकरणांची संवेदनशीलता आणि लागू स्थापना आवश्यकतांवर अवलंबून असते.

पॅनेलमधील अंतर महत्त्वाचे आहे

दुर्लक्ष करण्यासाठी सर्वात सोपा तपशीलांपैकी एक म्हणजे संरक्षण साधने आणि भार यांच्यातील भौतिक अंतर.

एका विभागात मुख्य इलेक्ट्रिकल पॅनेल असलेली मोठी इमारत आणि दुसऱ्या भागात ऑटोमेशन कंट्रोल कॅबिनेटची कल्पना करा. जरी दोन्ही एकाच विद्युत प्रणालीशी जोडलेले असले तरीही, ते अतिशय वेगवान क्षणिक काळात विद्युतदृष्ट्या एकसारखे नसतात.

लांब कंडक्टर प्रतिबाधा ओळखतात. वाढीच्या घटनेदरम्यान, हे संरक्षण स्थापित केलेले बिंदू आणि उपकरणे जोडलेले बिंदू यांच्यातील व्होल्टेजच्या फरकास कारणीभूत ठरू शकते.

याचा अर्थ असा नाही की प्रत्येक आउटलेटला स्वतःचे संरक्षण उपकरण आवश्यक आहे. त्याऐवजी, संरक्षण धोरणाने विद्युत वितरण प्रणालीच्या संरचनेचे पालन केले पाहिजे.

खरेदी आणि अभियांत्रिकी संघांसाठी, हा एक महत्त्वाचा फरक आहे. प्रश्न फक्त असा नसावा, "किती वाढ संरक्षणात्मक उपकरणे आवश्यक आहेत?" एक चांगला प्रश्न असा आहे की, "जे बिंदूंवर क्षणिक ऊर्जा प्रवेश करू शकते, प्रवास करू शकते आणि संवेदनशील भारांपर्यंत पोहोचू शकते?"

साधने जोडण्यापेक्षा समन्वय अधिक महत्त्वाचा आहे

एकापेक्षा जास्त वाढ संरक्षण उपकरणे स्थापित केल्याने आपोआप चांगली प्रणाली तयार होत नाही.

वेगवेगळ्या वितरण स्तरांवर स्थापित केलेल्या डिव्हाइसेसना एकत्र काम करणे आवश्यक आहे. त्यांची वैशिष्ट्ये, डिस्चार्ज क्षमता, व्होल्टेज संरक्षण पातळी आणि स्थापना व्यवस्था संपूर्ण विद्युत प्रणालीचा भाग मानली पाहिजे.

खराब समन्वयामुळे एकूण व्यवस्थेची परिणामकारकता कमी होऊ शकते. याउलट, योग्यरित्या स्थित संरक्षण टप्पे मुख्य वितरण बिंदू आणि डाउनस्ट्रीम सर्किट दरम्यान कार्य विभाजित करू शकतात.

भिन्न संरक्षण स्तर स्थापित करणे हा एक सामान्य दृष्टीकोन आहे:

प्राथमिक संरक्षण

येणारी विद्युत सेवा हा विचार करण्याजोगा पहिला प्रमुख मुद्दा आहे. येथे संरक्षण बाह्य उर्जा नेटवर्कमधून प्रवेश करणारी लक्षणीय क्षणिक ऊर्जा संबोधित करते.

दुय्यम वितरण संरक्षण

जेथे इमारतीमध्ये स्वतंत्र वितरण पॅनेल आहेत, तेथे अतिरिक्त संरक्षणाचा विचार केला जाऊ शकतो. जेव्हा केबल रन तुलनेने लांब असतात किंवा जेव्हा डाउनस्ट्रीम सर्किट्समध्ये संवेदनशील विद्युत उपकरणे असतात तेव्हा हे विशेषतः संबंधित असते.

स्थानिक उपकरणे संरक्षण

अतिसंवेदनशील प्रणालींना उपकरणांच्या जवळच संरक्षण आवश्यक असू शकते. उदाहरणांमध्ये इलेक्ट्रॉनिक नियंत्रण प्रणाली, संप्रेषण उपकरणे, निरीक्षण उपकरणे आणि क्षणिक ओव्हरव्होल्टेजमुळे प्रभावित होऊ शकणारी इतर उपकरणे समाविष्ट असू शकतात.

सर्वत्र संरक्षण देणे हे ध्येय नाही. महत्त्वाच्या उपकरणांसाठी असुरक्षित मार्ग शोधण्यापासून वाढ रोखणे हे आहे.

एखादे निवडण्यापूर्वी काय तपासले पाहिजेएसी सर्ज संरक्षणात्मक उपकरण?

संरक्षण नियोजनासाठी आवश्यक असलेले अनेक संकेत इमारत स्वतःच पुरवते.

उपयुक्त पुनरावलोकनामध्ये इलेक्ट्रिकल सिस्टम कॉन्फिगरेशन, नाममात्र व्होल्टेज, ग्राउंडिंग व्यवस्था, अपेक्षित वाढीचे वातावरण, वितरण संरचना आणि कनेक्ट केलेल्या लोडचे प्रकार समाविष्ट असावेत.

हे ओळखणे देखील योग्य आहे की सर्किट्स घराबाहेर पसरतात किंवा उघडलेल्या भागात असलेल्या उपकरणांशी जोडतात. अशा कनेक्शनमुळे जोखीम प्रोफाइल मोठ्या प्रमाणात बदलू शकते.

मुख्य प्रश्नांचा समावेश आहे:

केवळ नाममात्र व्होल्टेज किंवा भौतिक स्वरूपावर आधारित डिव्हाइस निवडण्यापेक्षा या तपासण्या सामान्यतः अधिक उपयुक्त आहेत.

सौर ऊर्जा प्रणाली असलेल्या इमारतींचे काय?

जेव्हा फोटोव्होल्टेइक उपकरणे इमारतीशी जोडली जातात तेव्हा परिस्थिती अधिक मनोरंजक बनते.

सौर प्रतिष्ठापनांमुळे बाह्य उपकरणे आणि घरातील वितरण प्रणालींमध्ये अतिरिक्त विद्युतीय मार्ग उपलब्ध होऊ शकतात. पीव्ही ॲरे, इनव्हर्टर, डीसी वायरिंग आणि एसी आउटपुट सर्किट हे सर्व एकूण संरक्षण चर्चेचा भाग होऊ शकतात.

छतावर सौर प्रतिष्ठापन असलेल्या इमारतींसाठी हे विशेषतः महत्वाचे आहे कारण PV उपकरणे भौतिकदृष्ट्या बाह्य प्रदर्शनाच्या जवळ असतात तर व्युत्पन्न केलेली शक्ती शेवटी इमारतीच्या विद्युत पायाभूत सुविधांशी जोडते.

त्यामुळे एसी-साइड सर्ज संरक्षणाचा व्यापक पीव्ही संरक्षण व्यवस्थेसह विचार करणे आवश्यक आहे. डीसी सर्किट ब्रेकर्स, डीसी आयसोलेटर स्विचेस, डीसी सर्ज संरक्षणात्मक उपकरणे आणि इतर फोटोव्होल्टेइक संरक्षण घटक सिस्टमच्या वेगवेगळ्या भागांना संबोधित करतात आणि त्यांना बदलण्यायोग्य मानले जाऊ नये.

सौर-सुसज्ज इमारतीसाठी, फक्त AC मुख्य पॅनेलचे पुनरावलोकन केल्यास अपूर्ण चित्र मिळू शकते.

"प्रत्येक गोष्टीसाठी एक साधन" गृहीतक

एकाच उपकरणाचे आकर्षण समजण्यासारखे आहे. हे सोपे दिसते, कमी जागा घेते आणि समन्वयित करणे आवश्यक असलेल्या घटकांची संख्या कमी करू शकते.

परंतु कागदावरील विद्युत साधेपणा नेहमी शेतात पुरेसे संरक्षण समान नसते.

लहान आणि सरळ वितरण मार्ग असलेल्या कॉम्पॅक्ट इमारतीसाठी फॅक्टरी, ऑफिस कॉम्प्लेक्स, वेअरहाऊस किंवा अनेक वितरण बोर्ड असलेल्या बहुमजली सुविधांपासून खूप भिन्न आवश्यकता असू शकतात.

त्यामुळे एक साधन आदर्श परिस्थितीत इमारतीचे संरक्षण करू शकते का हा योग्य प्रश्न नाही. अधिक उपयुक्त प्रश्न हा आहे की ज्या ठिकाणी क्षणिक ऊर्जा वास्तवात दिसू शकते अशा ठिकाणी इंस्टॉलेशन पुरेसे संरक्षण प्रदान करते.

दृष्टीकोनातील हा बदल अन्यथा वाजवी संरक्षण योजना एका संरक्षण बिंदूवर खूप अवलंबून होण्यापासून रोखू शकतो.

इंस्टॉलेशन अजूनही महत्त्वाचे आहे

स्थापना योग्यरित्या हाताळली गेली नाही तर योग्यरित्या निवडलेला लाट संरक्षण घटक देखील खराब कामगिरी करू शकतो.

कनेक्शन कंडक्टर योग्यरित्या लहान ठेवले पाहिजेत आणि लागू स्थापना आवश्यकतांनुसार व्यवस्था केली पाहिजे. ग्राउंडिंग आणि बाँडिंग तितकेच महत्त्वाचे आहेत कारण लाट प्रवाहाला संरक्षित उपकरणांपासून दूर नियंत्रित मार्गाची आवश्यकता असते.

डिव्हाइसला त्याच्या विद्युतीय कार्यासाठी योग्य ठिकाणी स्थापित करणे आवश्यक आहे आणि आवश्यक असल्यास अपस्ट्रीम ओव्हरकरंट संरक्षणासह समन्वयित केले जाणे आवश्यक आहे.

हे तपशील घटक निवडीदरम्यान दुर्लक्षित करणे सोपे आहे कारण ते उत्पादन लेबलवर दिसत नाहीत. तरीही त्यांचा वास्तविक-जगातील संरक्षण कामगिरीवर थेट परिणाम होऊ शकतो.

या कारणास्तव, सर्ज प्रोटेक्टिव्ह उपकरणाला एक वेगळे ऍक्सेसरी म्हणून हाताळण्याऐवजी इलेक्ट्रिकल डिझाइनसह वैशिष्ट्यांचे पुनरावलोकन केले पाहिजे.

इमारत संरक्षणाचे पुनरावलोकन करण्याचा एक व्यावहारिक मार्ग

खरेदी संघ आणि विद्युत नियोजकांसाठी, एक साधा तीन-चरण पुनरावलोकन प्रक्रिया अधिक स्पष्ट करू शकते.

प्रथम, वीज वितरणाचा नकाशा तयार करा. येणारा पुरवठा, मुख्य पटल, उप-पॅनेल्स आणि प्रमुख उपकरणे ओळखा.

दुसरे, एक्सपोजर पॉइंट्स ओळखा. बाह्य कनेक्शन, लांब केबल धावणे, विजेचे प्रदर्शन आणि क्षणिक व्होल्टेजसाठी मर्यादित सहनशीलता असलेली उपकरणे पहा.

तिसरे, संरक्षण समन्वयाचे मूल्यांकन करा. सेवेच्या प्रवेशद्वारावरील संरक्षण पुरेसे आहे की नाही किंवा डाउनस्ट्रीमसाठी अतिरिक्त टप्पे आवश्यक आहेत की नाही हे निर्धारित करा.

हा दृष्टीकोन केवळ किमतीवर किंवा एका इलेक्ट्रिकल पॅरामीटरवर लक्ष केंद्रित न करता वेगवेगळ्या वैशिष्ट्यांची तुलना करणे देखील सोपे करते.

अंतिम टेकअवे

इमारतीमध्ये एकच "सर्ज एंट्री पॉइंट" असणे आवश्यक नाही. क्षणिक ओव्हरव्होल्टेज इलेक्ट्रिकल इंस्टॉलेशनच्या वेगवेगळ्या भागांमधून फिरू शकते आणि संरक्षणाची प्रभावीता स्थान, वायरिंग, ग्राउंडिंग, उपकरणांची संवेदनशीलता आणि समन्वय यावर अवलंबून असते.

लहान आणि साध्या विद्युत प्रणालीसाठी, एक धोरणात्मकरित्या स्थापित केलेले संरक्षण उपकरण पुरेसे असू शकते. मोठ्या किंवा अधिक जटिल स्थापनेसाठी बहुधा एक स्तरित दृष्टीकोन आवश्यक असतो ज्यामध्ये विद्युत नेटवर्कच्या संरचनेनुसार आणि जोखमीनुसार संरक्षण केले जाते.

पुनरावलोकन करतानाAC लार्ज संरक्षणात्मक उपकरण, म्हणून सर्वात महत्त्वाचा प्रश्न हा आहे की ते उपकरण किती शक्तिशाली आहे, परंतु ते कोठे स्थापित केले आहे आणि विद्युत प्रणालीच्या कोणत्या भागाचे संरक्षण करणे अपेक्षित आहे. फोटोव्होल्टेइक इंस्टॉलेशन्ससाठी, या मूल्यांकनामध्ये AC आणि DC संरक्षणामधील संबंध देखील समाविष्ट केला पाहिजे.

एसी सर्ज प्रोटेक्टिव्ह डिव्हाईस, डीसी सर्किट ब्रेकर्स, डीसी सर्ज प्रोटेक्टिव्ह डिव्हाईसेस, डीसी आयसोलेटर स्विचेस, डीसी फ्यूज आणि सोलर कॉम्बिनर बॉक्सेससह AC आणि DC संरक्षण घटकांचा समावेश असलेल्या उत्पादन श्रेणीसह, झेजियांग डॅबो इलेक्ट्रिक कं, लिमिटेड (CHYT) संपूर्ण इलेक्ट्रिक व्हॉल्यूम संरक्षण आणि फोटो डिस्ट्रिब्युट सिस्टमचा संपूर्ण संरक्षण म्हणून एक उपयुक्त उत्पादन संदर्भ प्रदान करते.
